Montage Point Rouge Docter pour GLOCK
- C'est l'une des empreintes les plus utilisées dans le domaine des viseurs à point rouge. Elle comporte deux trous pour les vis et quatre douilles dans lesquelles s'insèrent les broches du support/adaptateur, une dans chaque coin.
- Il existe une large gamme de supports pour cette empreinte sur le marché, ce qui est l'une des principales raisons pour lesquelles elle est utilisée par tant de fabricants. La norme Docter/Noblex (TEK chez Vector Opitcs) est simple et fiable.
- Compatible viseurs point rouge Vector Optics Frenzy-X SCRD-35 | SCRD-40 | SCRD-19II | SCRD-F19II | SCRD-G19II
Compatible :
- Glock G17, 19, 19x, 26, 34, 45, 22, 23, 24, 27, 35, 36, 41
Largeur de culasse 25.5 mm SANS système MOS
Non compatible :
- Glock simple colonne "Slimline" et largueur de culasse de 28,5 mm
- Glock 44
Instructions d'installation*
Merci d’utiliser uniquement les vis pré-montées sur l’adaptateur pour installer les viseurs point rouge références SCRD-35 / SCRD-40 / SCRD-19II.
-
Retrait de la hausse d’origine
Retirez la hausse à l’aide d’un outil pousse-hausse. Si vous n’en disposez pas, utilisez un jet en laiton et un petit marteau afin d’éviter d’endommager votre arme.
-

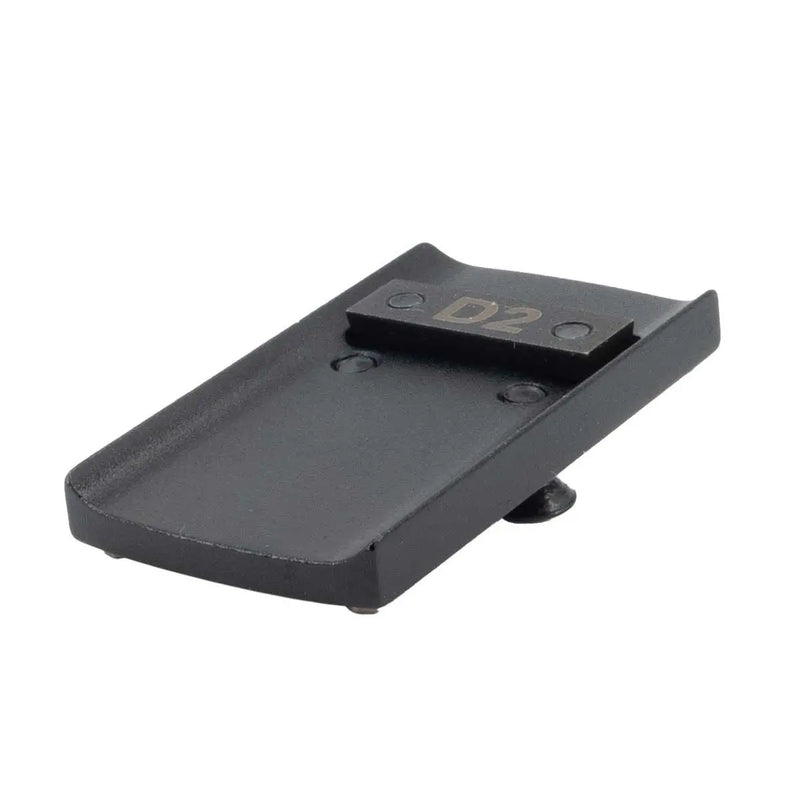

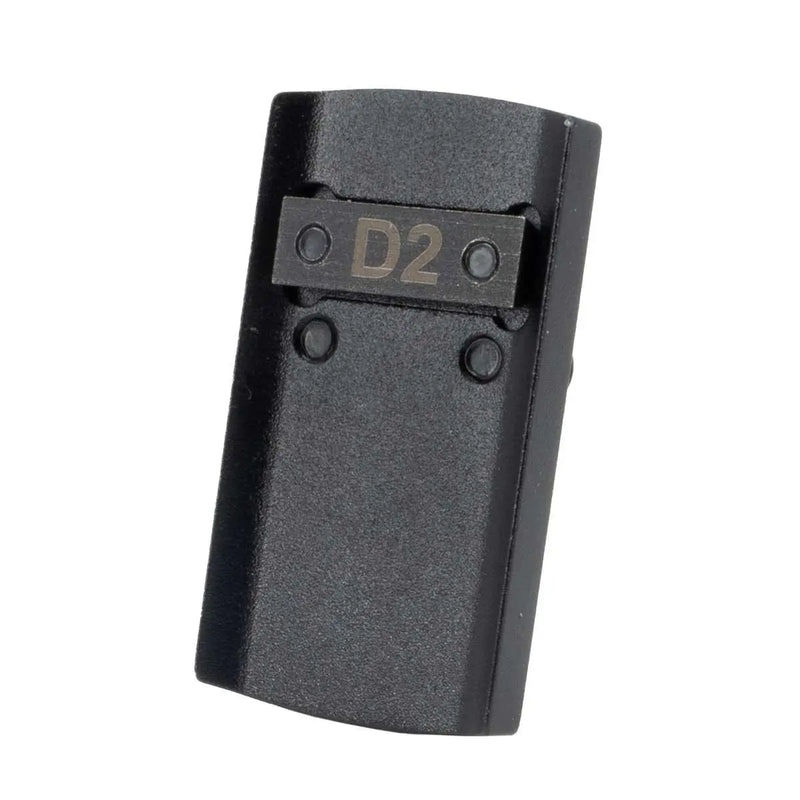

Installation de la pièce D2
Insérez la pièce D2 dans la queue d’aronde à l’aide d’un jet en laiton et d’un petit marteau, puis centrez-la soigneusement.
-

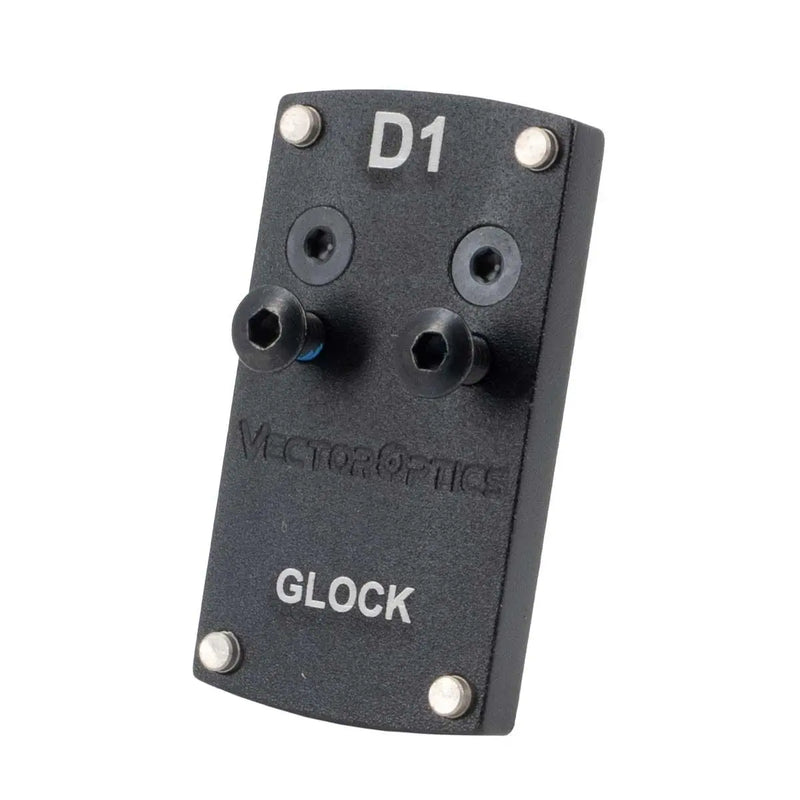

Fixation de la plaque adaptatrice
Positionnez la plaque adaptatrice sur la pièce D2, puis vissez-la à l’aide des deux vis cruciformes au couple de 1,5 Nm. Appliquez du frein-filet Loctite 243 (bleu) sur les vis avant serrage.
-

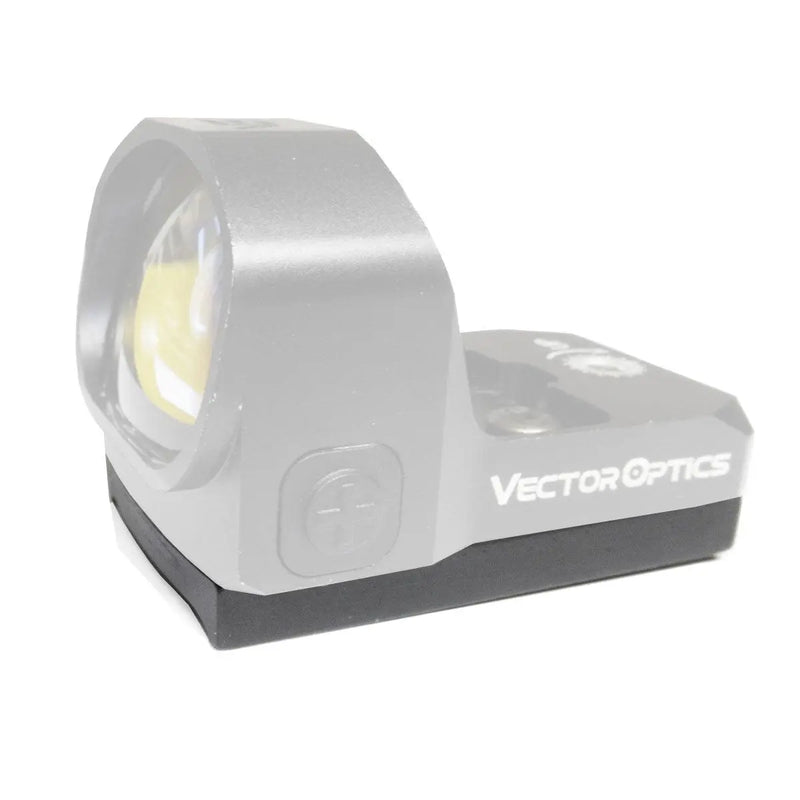

Montage du point rouge
Placez le point rouge sur la plaque adaptatrice, puis fixez-le avec les deux vis fournies. Serrez également à 1,5 Nm après avoir appliqué du frein-filet Loctite 243 sur les filets.
-
Temps de séchage
Laissez sécher la Loctite pendant 24 heures avant toute utilisation de l’arme.
* Ce produit doit être installé et vérifié par un armurier qualifié. L’utilisation d’un pousse-hausse peut être nécessaire.
Produits complémentaires
Questions fréquentes
Comment monter un point rouge sur un pistolet sans empreinte ?
Un montage ou une embase dédié remplace la hausse arrière ou se fixe sur la culasse pour recevoir le viseur. L'opération doit être réalisée ou vérifiée par un armurier.
Qu'est-ce qu'une empreinte (footprint) ?
C'est le motif de vis et d'ergots qui détermine la compatibilité entre le viseur et le montage (RMR/MOJ, RMSc/MGT, Docter/TEK, C-More/GIN…).
Quel montage pour mon arme de poing ?
Le choix dépend du modèle (Glock, CZ, Beretta, SIG, Walther…) et de l'empreinte du viseur. RDS, un revendeur officiel Vector Optics, vous indique la référence adaptée au TSV et à l'IPSC.
Le montage conserve-t-il les organes de visée ?
Selon le montage, un co-témoin des organes mécaniques peut rester possible ; certaines installations nécessitent des hausses « suppressor-height ».
