Tournevis dynamométrique SCTK-04 : bien serrer son optique
Le tournevis dynamométrique SCTK-04 est un outil conçu pour serrer correctement les vis de montage d’une optique de tir. Il permet d’appliquer un couple de serrage précis lors de l’installation d’une lunette, d’un viseur point rouge, d’un montage ou de colliers de lunette.
Un serrage trop fort peut endommager l’optique, marquer les colliers ou détériorer les vis. Un serrage trop faible peut provoquer un déplacement de l’optique sous l’effet du recul, avec une perte du zéro ou un décalage du point d’impact.
Dans cet article, nous allons voir pourquoi le couple de serrage est important, comment fonctionne le tournevis dynamométrique SCTK-04, quels embouts sont fournis et comment l’utiliser pour installer correctement une optique.
Sommaire
À quoi sert un tournevis dynamométrique pour optique ?
Un tournevis dynamométrique permet de serrer une vis avec un couple précis. Sur une optique de tir, ce contrôle est important pour éviter un serrage excessif ou insuffisant.
Le SCTK-04 est destiné aux montages d’optiques, aux colliers de lunette, aux viseurs point rouge et aux accessoires de tir nécessitant un serrage régulier. Il aide à appliquer la valeur recommandée par le fabricant du montage ou de l’optique.
Ce type d’outil est utile pour les tireurs qui montent eux-mêmes leurs optiques, changent régulièrement de viseur ou veulent conserver un réglage stable dans le temps.
Rôle du tournevis dynamométrique
| Élément | Utilité |
|---|---|
| Couple de serrage | Force appliquée à la vis. |
| Serrage contrôlé | Limite les erreurs de montage. |
| Optique de tir | Lunette, point rouge, montage ou collier. |
Pourquoi respecter le couple de serrage ?
Respecter le couple de serrage permet de protéger l’optique et d’assurer un montage fiable. Un serrage trop fort sur des colliers peut exercer une pression excessive sur le tube de la lunette. Cela peut marquer le corps de l’optique ou créer des contraintes mécaniques inutiles.
À l’inverse, un serrage trop faible peut laisser l’optique bouger pendant le tir. Le recul peut alors déplacer la lunette ou le viseur point rouge, ce qui peut provoquer une perte du zéro.
Le même principe s’applique aux viseurs point rouge montés sur pistolet ou sur rail. Des vis trop serrées peuvent s’abîmer ou devenir difficiles à retirer. Des vis pas assez serrées peuvent se desserrer avec les vibrations.
Effets d’un mauvais serrage
| Serrage | Risque possible |
|---|---|
| Trop fort | Vis abîmée, tube marqué, optique contrainte. |
| Trop faible | Optique qui bouge, perte du zéro. |
| Non régulier | Pression inégale sur le montage. |

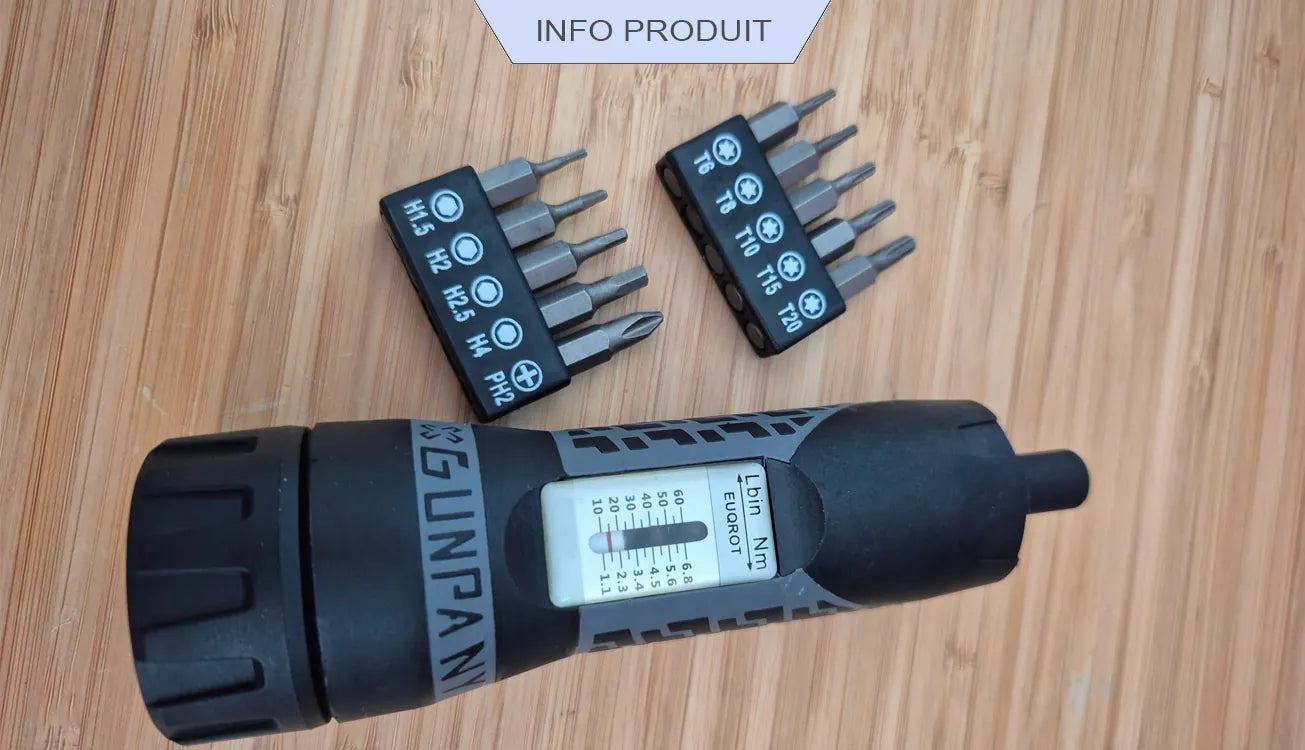

Embouts fournis avec le SCTK-04
Le tournevis dynamométrique SCTK-04 est fourni avec 10 embouts. Les embouts inclus couvrent les formats les plus courants pour les montages d’optique, les colliers, les rails et les viseurs point rouge.
Les embouts sont plus longs que des embouts courts classiques de 1/4". Cette longueur supplémentaire facilite l’accès à certaines vis, notamment sur les viseurs point rouge fermés où le corps de l’optique peut gêner le passage du tournevis.
Embouts inclus
| Type | Embouts |
|---|---|
| Torx | T6, T8, T10, T15, T20 |
| Hexagonaux | H1.5, H2, H2.5, H4 |
| Cruciforme | PH2 |
Échelle ft-lbs et Nm
Le SCTK-04 dispose d’une double échelle de réglage. Il permet de lire le couple en ft-lbs et en Nm. Cette double indication facilite l’utilisation lorsque les fabricants indiquent leurs valeurs dans des unités différentes.
Avant chaque montage, il faut toujours consulter la notice du fabricant de l’optique, du rail, des colliers ou de l’arme. La valeur correcte dépend du type de vis, du montage et du support utilisé.
Unités de couple
| Unité | Utilisation |
|---|---|
| ft-lbs | Unité anglo-saxonne. |
| Nm | Unité métrique. |
| Double échelle | Lecture rapide selon la notice. |
Monter un viseur point rouge avec un couple adapté
Lors du montage d’un viseur point rouge, le serrage doit être régulier et adapté aux vis utilisées. Il faut vérifier que le viseur repose correctement sur son montage, que les tenons de recul s’alignent bien et que les vis ne sont ni trop longues ni trop courtes.
Une vis trop longue peut venir en butée ou créer une contrainte sur la plaque de montage. Une vis trop courte peut manquer de prise dans le filetage. Dans les deux cas, le montage peut devenir moins fiable.
Un frein filet de résistance moyenne peut être utilisé si le fabricant le recommande. Il faut en appliquer une petite quantité, sans excès, afin d’éviter les débordements vers l’optique ou le mécanisme.
Serrage des colliers de lunette
Pour une lunette de tir, le serrage des colliers doit être progressif. Les vis doivent être approchées en alternance afin de répartir la pression de manière régulière autour du tube.
Il est important de respecter la valeur indiquée par le fabricant des colliers. Cette valeur peut varier selon le diamètre du tube, le matériau du montage et le type de vis.
Un serrage régulier aide à conserver le bon alignement de la lunette, à éviter les contraintes sur le tube et à maintenir le zéro après les tirs.
Points à vérifier avant serrage
| Contrôle | Pourquoi |
|---|---|
| Longueur des vis | Évite les butées ou le manque de prise. |
| Filetage propre | Permet un serrage régulier. |
| Serrage alterné | Répartit la pression sur l’optique. |
| Couple fabricant | Respecte les limites du montage. |
Erreurs fréquentes lors du serrage
Le montage d’une optique peut sembler simple, mais certaines erreurs peuvent réduire la fiabilité de l’installation. Le tournevis dynamométrique aide à limiter ces problèmes, à condition de l’utiliser avec méthode.
- serrer sans connaître la valeur recommandée
- utiliser le mauvais embout
- forcer sur une vis déjà abîmée
- appliquer trop de frein filet
- serrer une vis à fond avant les autres
- tirer immédiatement sans laisser sécher le frein filet
- ignorer la longueur des vis
Pour un montage propre, il faut vérifier les vis, nettoyer les filetages, utiliser le bon embout et appliquer le couple recommandé par le fabricant.
FAQ
Pourquoi utiliser un tournevis dynamométrique pour une optique ?
Un tournevis dynamométrique permet d’appliquer un couple de serrage précis. Il aide à éviter le serrage excessif, le desserrage et les contraintes inutiles sur l’optique.
Le SCTK-04 convient-il aux viseurs point rouge ?
Oui, le SCTK-04 peut être utilisé pour les viseurs point rouge, les montages, les colliers et les accessoires nécessitant un serrage contrôlé.
Quels embouts sont fournis avec le SCTK-04 ?
Le SCTK-04 est fourni avec 10 embouts : T6, T8, T10, T15, T20, H1.5, H2, H2.5, H4 et PH2.
Pourquoi les embouts longs sont-ils utiles ?
Les embouts longs facilitent l’accès aux vis lorsque le corps de l’optique gêne le passage du tournevis, notamment sur certains viseurs point rouge fermés.
Quelle valeur de couple utiliser ?
Il faut toujours utiliser la valeur indiquée par le fabricant de l’optique, du montage, des colliers ou de la plaque. La valeur dépend du matériel utilisé.
Peut-on utiliser du frein filet ?
Oui, si le fabricant le recommande. Il faut utiliser un frein filet de résistance moyenne et en appliquer une petite quantité.
Conclusion
Le tournevis dynamométrique SCTK-04 est un outil utile pour installer une lunette de tir, un viseur point rouge ou un montage avec un serrage contrôlé. Il permet de limiter les risques liés au serrage excessif ou insuffisant.
Ses embouts longs, ses 10 formats inclus et sa double échelle ft-lbs / Nm facilitent le montage de nombreuses optiques de tir. Pour un résultat fiable, il reste indispensable de respecter la valeur de couple indiquée par le fabricant.
Pour les tireurs qui montent eux-mêmes leurs optiques, le SCTK-04 est un outil pratique pour obtenir un serrage propre, régulier et reproductible.
