Comment monter un viseur point rouge sur un pistolet ?

Installer un viseur point rouge sur un pistolet peut sembler technique au premier abord. Pourtant, une fois que l’on comprend les notions essentielles — système optics ready, plaque adaptatrice, empreinte red dot, compatibilité de montage et visserie — le montage devient beaucoup plus simple.

Dans ce guide, nous allons voir comment installer un red dot sur un pistolet, comment reconnaître un pistolet compatible, à quoi sert une plaque adaptatrice et quels éléments vérifier avant de choisir votre montage.

Cet article peut mentionner certaines marques ou certains modèles de pistolets uniquement à titre d’exemple, afin d’expliquer les différents systèmes de montage.

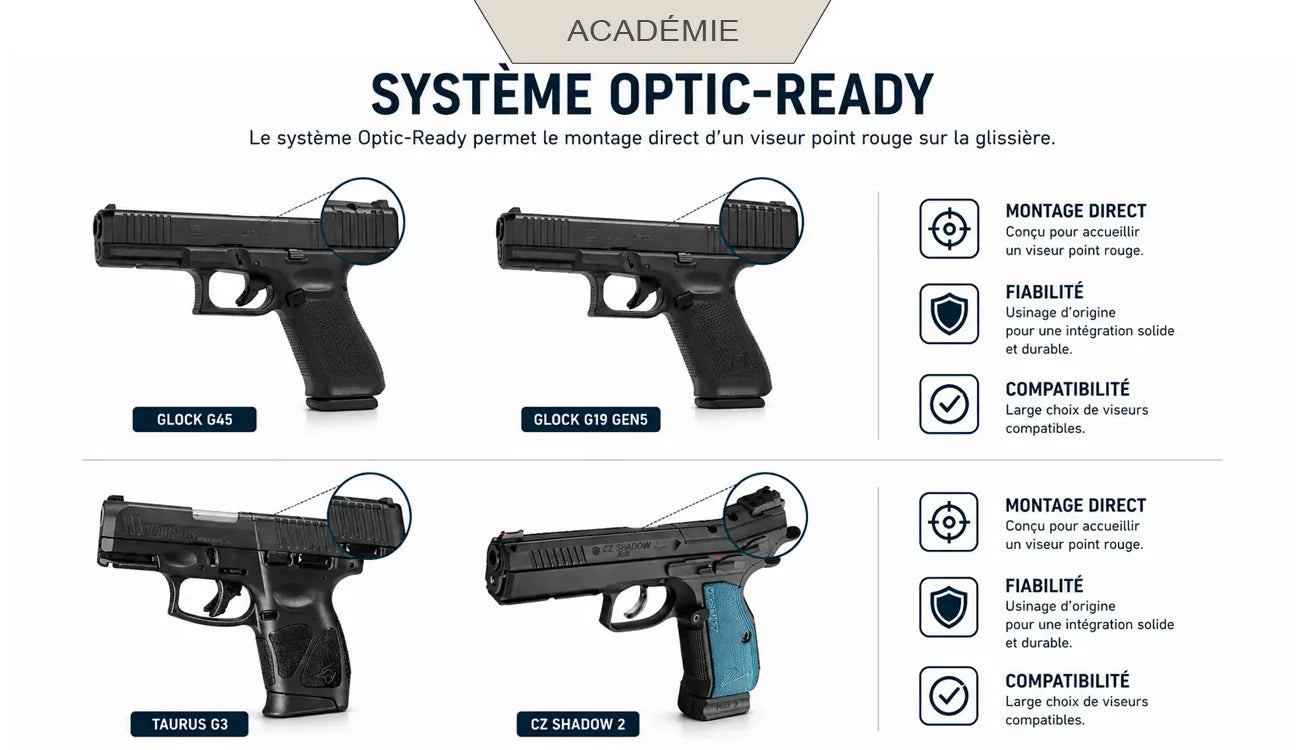

Qu’est-ce qu’un système optics ready ?

Un système optics ready désigne une culasse de pistolet déjà préparée pour recevoir un viseur point rouge compact. La partie supérieure de la culasse possède une découpe spécifique permettant d’installer directement un red dot ou une plaque adaptatrice.

Sur certains pistolets, comme les modèles équipés du système Glock MOS ou certains CZ Shadow 2 OR, il faut généralement utiliser une plaque entre la culasse et le viseur point rouge. Sur d’autres modèles plus compacts, le viseur peut parfois être monté directement si son empreinte est compatible.

Deux pistolets d’une même marque, voire d’une même série, ne sont pas forcément tous compatibles optics ready. Certains modèles existent en version standard et en version OR, MOS ou Optics Ready.

Pour vérifier si un pistolet est optics ready, il existe deux méthodes simples :

• Regarder si le nom du modèle contient une mention comme OR, MOS ou Optics Ready.
• Vérifier la présence d’une plaque amovible sur le dessus de la culasse.

Si aucune plaque n’est visible sur la culasse, le pistolet n’est probablement pas directement prévu pour recevoir un viseur point rouge.

Quels sont les principaux systèmes optics ready ?

Tous les systèmes optics ready ne fonctionnent pas exactement de la même façon. Certains utilisent des plaques adaptatrices, tandis que d’autres permettent un montage direct selon l’empreinte du red dot.

Glock MOS standard

Le système Glock MOS est l’un des plus connus. Les pistolets équipés de ce système sont généralement livrés avec plusieurs plaques adaptatrices, chacune correspondant à une empreinte de viseur point rouge différente.

Le principe est simple : la culasse possède une découpe MOS, et l’utilisateur choisit la plaque compatible avec l’empreinte de son viseur.

Par exemple, si votre viseur point rouge utilise une empreinte compatible RMR, RMSc ou Docter, vous devez choisir la plaque MOS correspondante avant de monter l’optique.

Ce système a été pensé pour simplifier l’installation d’un red dot sur un pistolet, tout en permettant une compatibilité avec plusieurs standards d’empreintes.

Cas des viseurs point rouge fermés

Certains viseurs point rouge fermés utilisent des empreintes spécifiques, comme l’empreinte VOD chez Vector Optics, compatible avec des formats proches du standard ACRO.

Dans ce cas, une plaque MOS classique peut ne pas suffire. Il faut alors utiliser un adaptateur capable de convertir le système MOS vers l’empreinte du viseur fermé.

C’est un point important à vérifier avant l’achat, car un red dot fermé peut être très robuste, mais nécessiter une plaque spécifique pour être installé correctement sur un pistolet.

Qu’est-ce que le système Glock Slimline MOS ?

Le système Glock Slimline MOS, que l’on retrouve notamment sur des modèles comme les Glock 43X MOS ou Glock 48 MOS, est conçu pour les micro red dots.

Ce système est généralement pensé pour des viseurs compacts avec une empreinte de type RMSc / MGT. Dans certains cas, il suffit donc de retirer la plaque d’origine située sur la culasse, puis de monter directement le viseur point rouge compatible.

L’avantage de ce type de système est la simplicité : pas besoin d’une plaque épaisse si l’empreinte du viseur correspond directement à la découpe de la culasse.

Cela permet aussi de garder un montage plus bas, plus discret et plus naturel à l’utilisation.

Comment fonctionnent les autres systèmes optics ready ?

Le principe reste globalement le même pour la plupart des pistolets optics ready.

Si l’empreinte du viseur point rouge correspond directement à la découpe de la culasse, le montage est simple :

1. Retirer la plaque de protection d’origine.
2. Positionner le viseur point rouge.
3. Installer les vis adaptées.
4. Vérifier le serrage.
5. Effectuer le réglage du point rouge.

En revanche, si l’empreinte du viseur ne correspond pas à la découpe de la culasse, vous aurez besoin d’une plaque adaptatrice.

Cette plaque possède deux faces :

• La partie inférieure correspond à la découpe de la culasse du pistolet.
• La partie supérieure correspond à l’empreinte du viseur point rouge.

Par exemple, un pistolet peut avoir une découpe propriétaire, tandis que votre viseur utilise une empreinte RMR, RMSc, Docter ou ACRO. Dans ce cas, la plaque adaptatrice sert d’intermédiaire entre les deux standards.

Qu’est-ce qu’une plaque adaptatrice pour red dot ?

Une plaque adaptatrice est une pièce de montage qui permet d’installer un viseur point rouge sur une culasse dont l’empreinte n’est pas directement compatible.

Elle est indispensable lorsque :

• Votre pistolet est optics ready, mais avec une découpe différente de l’empreinte du viseur.
• Votre viseur point rouge utilise une empreinte spécifique.
• Vous souhaitez monter un red dot fermé sur un système prévu à l’origine pour un autre standard.
• Vous voulez adapter un viseur compact sur une plateforme particulière.

Avant de choisir une plaque, il faut donc toujours vérifier deux compatibilités :

Compatibilités à vérifier

Une erreur fréquente consiste à vérifier uniquement la compatibilité avec le pistolet, sans regarder l’empreinte du viseur point rouge. Les deux informations sont pourtant indispensables.

Pour trouver le bon support, vous pouvez consulter notre collection de montages et adaptateurs pour point rouge.

Comment choisir la bonne plaque adaptatrice ?

Pour choisir une plaque adaptatrice adaptée, il faut répondre à trois questions.

Quel est le modèle exact de votre pistolet ?

La marque ne suffit pas. Il faut connaître le modèle précis, la génération et la version.

Par exemple, un Glock standard, un Glock MOS et un Glock Slimline MOS ne se montent pas toujours de la même façon.

Quelle est la découpe de la culasse ?

Certains pistolets ont une découpe MOS, OR, Optics Ready ou propriétaire. Cette découpe détermine la face inférieure de la plaque.

Quelle est l’empreinte de votre viseur point rouge ?

Chaque viseur possède une empreinte spécifique. Chez Vector Optics, on retrouve par exemple plusieurs standards :

Empreintes Vector Optics

La plaque choisie doit donc faire le lien entre la culasse du pistolet et l’empreinte du red dot. Pour approfondir ce sujet, consultez notre guide des empreintes de viseurs point rouge.

Que faire si votre pistolet n’est pas optics ready ?

Tous les pistolets ne sont pas équipés d’un système optics ready. Beaucoup de modèles standards ne possèdent pas de découpe de culasse prévue pour recevoir un viseur point rouge.

Dans ce cas, il existe une autre solution : utiliser un montage adaptateur pour hausse arrière.

Ce type de montage vient généralement se placer à l’emplacement de la hausse d’origine du pistolet. Il permet d’ajouter une base de montage pour installer ensuite un viseur point rouge.

Le principe est le suivant :

1. Retirer la hausse arrière d’origine avec l’outil adapté.
2. Insérer l’adaptateur dans la queue d’aronde.
3. Fixer la plaque de montage.
4. Installer le viseur point rouge.
5. Vérifier le serrage et le positionnement.
6. Effectuer le réglage du red dot.

Cette solution est pratique pour équiper un pistolet non optics ready, mais elle demande de bien choisir l’adaptateur compatible avec la hausse et la queue d’aronde du modèle concerné.

Pourquoi la visserie est importante ?

La visserie joue un rôle essentiel dans l’installation d’un viseur point rouge sur pistolet.

Même si la plaque et l’empreinte semblent compatibles, de mauvaises vis peuvent poser problème. Il faut vérifier :

• Le diamètre des vis.
• Le filetage.
• La longueur.
• La compatibilité avec la plaque.
• La profondeur des trous de fixation.
• Le bon serrage sans forcer.

Des vis trop longues peuvent empêcher le montage correct, toucher certaines parties internes ou créer un mauvais appui. Des vis trop courtes peuvent ne pas offrir assez de maintien.

Il est donc recommandé d’utiliser la visserie fournie avec le viseur ou avec la plaque adaptatrice, à condition qu’elle soit bien compatible avec votre montage.

Où placer un viseur point rouge sur la culasse d’un pistolet ?

Sur un pistolet optics ready, le viseur point rouge se place généralement sur la partie arrière de la culasse, à l’emplacement prévu par la découpe.

Cette position permet d’obtenir une visée naturelle lorsque le tireur présente son arme. Le point rouge apparaît plus facilement dans la fenêtre du viseur, sans devoir modifier excessivement sa position de tir.

Il ne s’agit donc pas de placer le red dot plus en avant ou plus en arrière selon une préférence personnelle : l’emplacement dépend avant tout de la découpe de la culasse, de la plaque utilisée et de l’empreinte du viseur.

Quelles erreurs éviter lors du montage d’un red dot sur pistolet ?

Voici les erreurs les plus fréquentes :

• Acheter un viseur sans vérifier son empreinte.
• Confondre Glock MOS standard et Glock Slimline MOS.
• Choisir une plaque compatible avec le pistolet, mais pas avec le viseur.
• Utiliser des vis trop longues ou mal adaptées.
• Démonter la hausse sans outil approprié.
• Ne pas vérifier le serrage après installation.
• Oublier de régler le viseur point rouge après le montage.

Le point le plus important reste la compatibilité. Avant d’acheter, vérifiez toujours le trio : pistolet, plaque adaptatrice, empreinte du red dot.

Si vous cherchez une optique adaptée, vous pouvez consulter notre sélection de viseurs point rouge Vector Optics.

Conclusion

Monter un viseur point rouge sur un pistolet demande surtout de bien comprendre la compatibilité entre trois éléments : le pistolet, la plaque adaptatrice et l’empreinte du red dot.

Si votre pistolet est optics ready, l’installation peut être simple à condition d’utiliser la bonne plaque. Si votre pistolet n’est pas optics ready, un montage sur hausse arrière peut être une alternative intéressante.

Avant d’acheter, vérifiez toujours le modèle exact de votre pistolet, le système de montage disponible, l’empreinte du viseur point rouge et la visserie nécessaire. C’est la meilleure façon d’obtenir un montage fiable, propre et durable.

Découvrez notre sélection de viseurs point rouge Vector Optics et nos montages pour point rouge sur Red Dot Sight.

FAQ : montage d’un viseur point rouge sur pistolet

Où monter un viseur point rouge sur un pistolet ?

Un viseur point rouge se monte généralement sur la partie arrière de la culasse, à l’emplacement prévu par la découpe optics ready. Cette position permet une visée naturelle et rapide lorsque le pistolet est présenté vers la cible.

À quoi sert une plaque adaptatrice red dot ?

Une plaque adaptatrice permet de faire le lien entre la découpe de la culasse du pistolet et l’empreinte du viseur point rouge. Elle est nécessaire lorsque les deux standards ne sont pas directement compatibles.

Peut-on monter un viseur point rouge sur un pistolet non optics ready ?

Oui, mais il faut généralement utiliser un montage adaptateur qui remplace la hausse arrière. Cette solution dépend du modèle exact du pistolet et de la forme de sa queue d’aronde.

Quelle empreinte choisir pour un red dot sur pistolet ?

L’empreinte dépend du viseur et du pistolet. Les standards les plus courants sont RMR, RMSc, Docter, ACRO ou DeltaPoint Pro. Chez Vector Optics, on retrouve notamment les empreintes MOJ, MGT, TEK, VOD et RUM.

Quelle est la différence entre Glock MOS et Glock Slimline MOS ?

Le Glock MOS standard utilise généralement des plaques adaptatrices interchangeables. Le Glock Slimline MOS est pensé pour des micro red dots plus compacts, souvent compatibles avec des empreintes de type RMSc / MGT.

Pourquoi les vis sont-elles importantes pour installer un red dot ?

Les vis doivent avoir le bon diamètre, le bon filetage et la bonne longueur. Une vis trop longue ou trop courte peut empêcher un montage fiable, abîmer la plaque ou créer un mauvais maintien du viseur.
