Guide des empreintes des viseurs points rouges

Découvrez les empreintes des viseurs point rouge Vector Optics ainsi que leurs adaptateurs compatibles pour une configuration optimale de votre équipement.


Sommaire

1. Qu'est-ce qu'une empreinte de montage sur un viseur ?

2. Les différentes empreintes pour le montage d'un viseur point rouge

2.1 Empreinte TEK / compatible Docter

2.2 Empreinte MOJ / compatible Trijicon RMR : SRO

2.3 Empreinte MAG / compatible Shield RMS

2.4 Empreinte VOD / compatible Aimpoint Acro

2.5 Empreinte RUM / compatible Aimpoint Micro

2.6 Empreinte GIN / compatible C-More RTS


1. Qu'est-ce qu'une empreinte de montage sur un viseur ?

Les empreintes (ou "footprints" en anglais) sur les viseurs point rouge sont les schémas de fixation qui déterminent comment le viseur se monte sur une arme à feu ou un support spécifique. Ces schémas comprennent la disposition des trous, les rainures, et les points d’ancrage sur la base du viseur, qui doivent correspondre exactement aux éléments de fixation de l'arme ou de l'adaptateur.

Il existe plusieurs types d'empreintes couramment utilisées dans l'industrie des viseurs point rouge, chacune étant conçue pour s'adapter à différents modèles de viseurs et d'armes. Par exemple :

  • Empreinte RMR : Utilisée par les viseurs Trijicon RMR et d'autres marques qui ont adopté ce standard. Elle se caractérise par une disposition spécifique des trous de fixation et est compatible avec des supports et des armes conçus pour ce type de montage.

  • Empreinte Docter/Noblex : Un autre type d'empreinte répandu, utilisé par plusieurs fabricants. Elle présente un schéma de fixation différent de celui de l'empreinte RMR.

  • Empreinte Shield RMS : Utilisée par les viseurs de la série Shield RMS et d'autres viseurs similaires. Cette empreinte est particulièrement adaptée aux armes de poing compactes et subcompactes en raison de sa petite taille et de son poids léger. Elle présente une disposition de fixation distincte, différente des empreintes RMR et Docter/Noblex.

L'importance des empreintes réside dans le fait qu'elles assurent un montage sécurisé et stable du viseur sur l'arme. Une empreinte inadaptée pourrait entraîner un montage incorrect, ce qui pourrait non seulement nuire à la précision du tir, mais aussi causer des problèmes de stabilité ou des dommages matériels. Par conséquent, il est essentiel de vérifier la compatibilité de l'empreinte du viseur avec votre arme ou votre adaptateur avant l'achat.

Lors de l'achat d'un viseur point rouge, il est crucial de vérifier que l'empreinte du viseur correspond à l'empreinte du support ou de l'arme que vous possédez. Cela garantit que le viseur sera correctement aligné et solidement fixé, assurant ainsi une performance optimale et une utilisation en toute sécurité.

Afin d'améliorer votre compréhension cet article peut faire référence à d'autres marques.

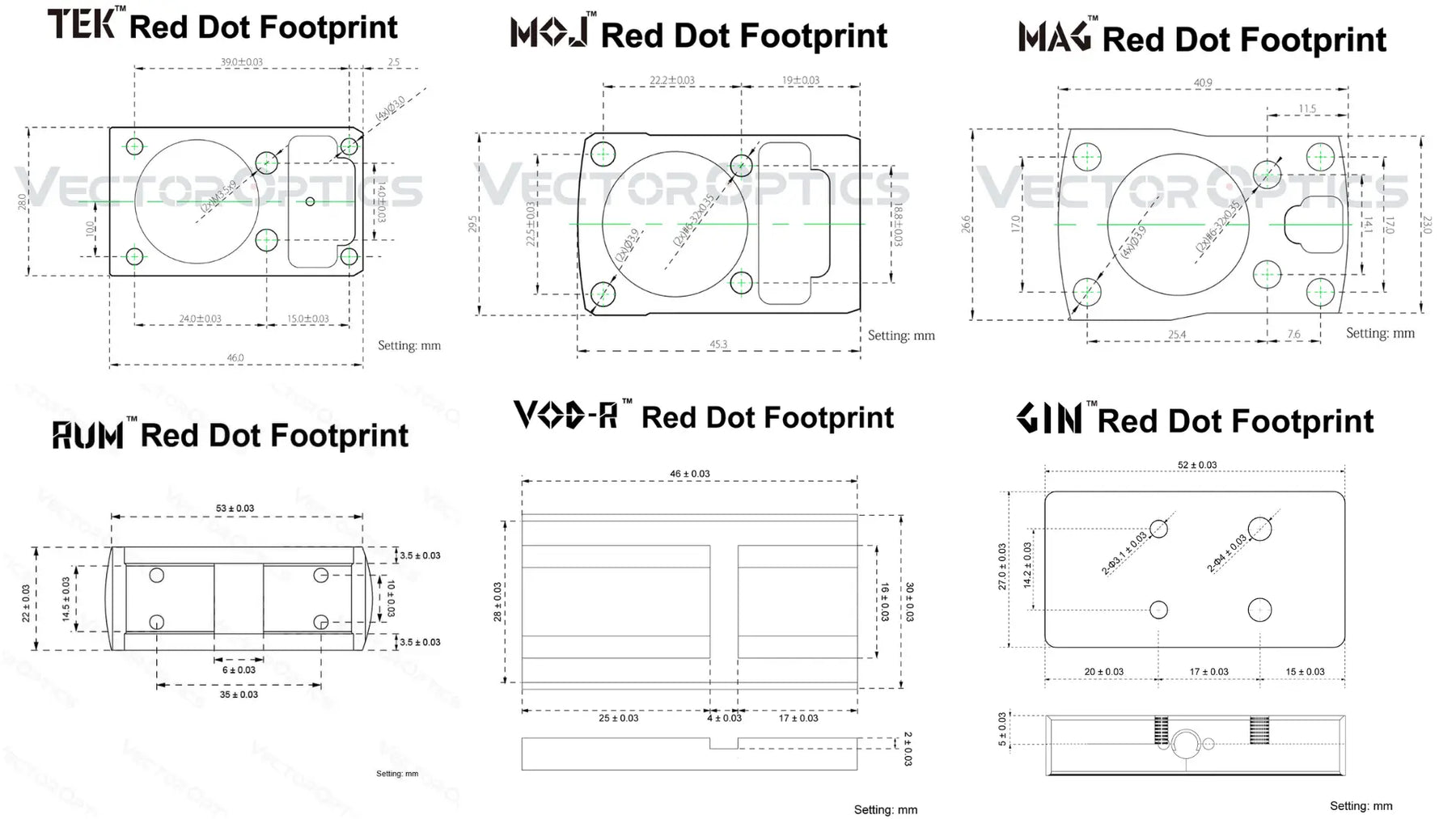

2. Les différentes empreintes pour le montage d'un viseur point rouge

  • Vector Optics empreinte TEK = Docter / Noblex
  • Vector Optics empreinte MOJ = Trijicon RMR
  • Vector Optics empreinte MAG = Shield RMS
  • Vector Optics empreinte RUM = Aimpoint Micro
  • Vector Optics empreinte VOD = Ampoint Acro
  • Vector Optics empreinte GIN = C-more RTS

Voici quelques empreintes populaires. Explorons-les en détail.

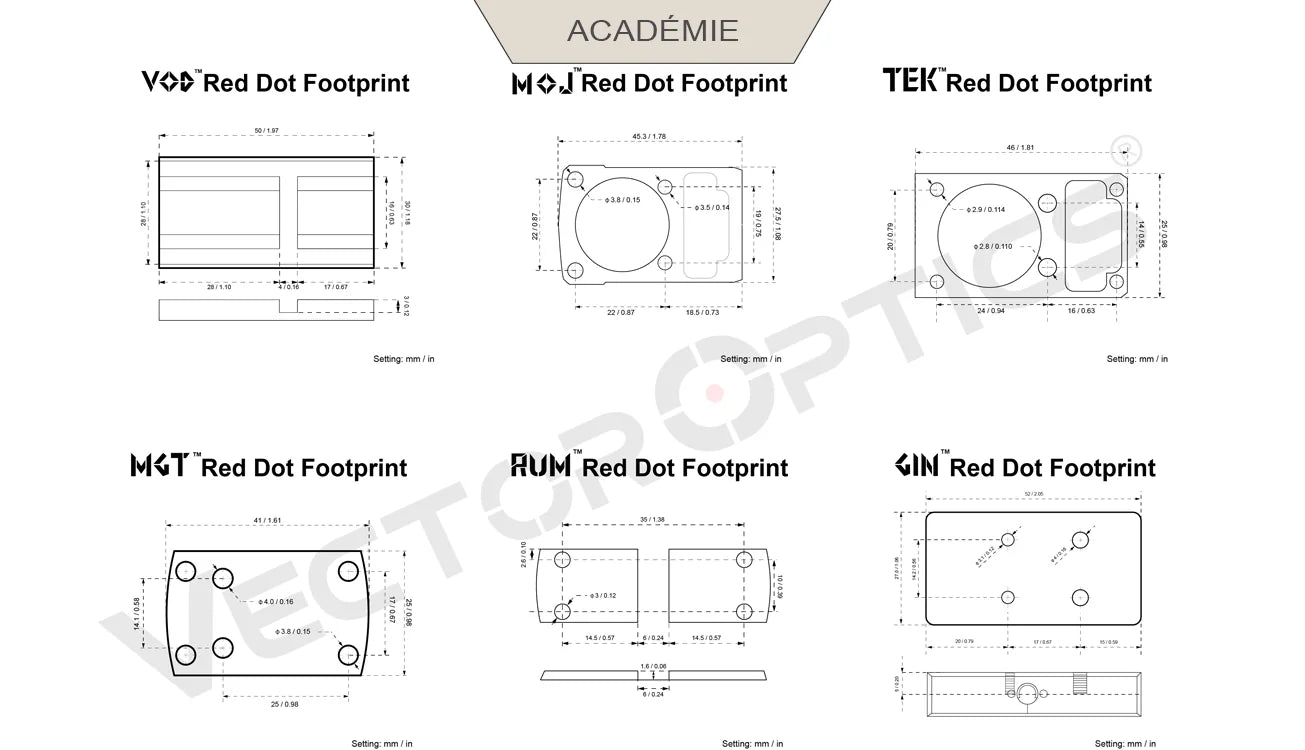

Empreinte Viseur Point Rouge

2.1 Empreinte TEK / compatible Docter

Docter Noblex Footprint

 Adapter Pistol Red Dot Sight



  • Montages pour fusil :
    SCRA-67 rehausseur viseur empreinte Tek / Docter pour rail Weaver et Picatinny sur fusil, carabine
    SCFRM-01 montage déporté à 45° pour rail Picatinny sur fusil
    SCFRM-04 pour montage bas sur Dovetail pour fusil.

2.2 Empreinte MOJ / compatible Trijicon RMR, SRO

Trijicon RMR Footprint

2.3 Empreinte MAG / compatible Shield RMS

Shield RMS Footprint

2.4 Empreinte VOD / compatible Aimpoint Acro

Aimpoint Acro Footprint
  • Dimensions :
    46 mm x 30 mm
  • Configuration :
    aucune vis, mais une découpe transversale au milieu pour un ajustage précis et sans jeu.
  • Compatible avec :
    Aimpoint ACRO
  • Caractéristique :
    pas d'emplacements ni de vis. Similaire à un rail weaver. Serrage par pincement à l'aide d'une vis centrale. Généralement utilisé pour les viseurs point rouge fermés.
  • Viseurs point rouge Vector Optics avec empreinte VOD Aimpoint Acro:
    SCRD-63 Frenzy Plus 1x18x20 3 MOA
    SCRD-F63 Frenzy Plus 1x18x20 FDE
    SCRD-SM63 Frenzy Plus 1x18x20 Solaire Multi-réticule
  • Plaques pour pistolet, compatibles VOD Aimpoint Acro:
    SCFRM-12 pour GLOCK 17 MOS
    SCFRM-18 CZ SHADOW 2 OR
    SCFRM-20 HK SFP9.
  • Convertisseurs d'empreintes :
    SCFRM-13 RMR vers ACRO
  • Montages :
    SCFRM-14 pour rail weaver, montage bas
    SCFRM-15 réhausseur AR15 1/3 Co-Witness Cantiliver sur Picatinny ou Weaver
    SCFRM-17 pour rail à queue d'aronde, montage bas.

2.5 Empreinte RUM / compatible Aimpoint Micro

Aimpoint Micro Footprint
  • Dimensions :
    20 mm x 53 mm
  • Configuration :
    une découpe centrale, deux trous de vis de chaque côté.
  • Compatible avec :
    Aimpoint Micro T1 T2 H1 H2
  • Caractéristique : développée pour les viseurs tubulaires, utilisée sur les armes d'épaule.
  • Adaptateurs : N/A
  • Montages :
    SCPSM-01 (pour rail picatinny, montage Cantiliver bas),
    SCPSM-02 (pour rail picatinny, montage bas).
  • Viseurs point rouge Vector Optics avec empreinte RUM Aimpoint Micro :
    série Maverick
    série Scrapper
    série Paragon Prism
    série Centurion 1 x 20

2.6 Empreinte GIN / compatible C-More RTS

C-more RTS Footprint
  • Dimensions :
    27 mm x 52 mm
  • Configuration :
    deux vis à l'arrière et deux broches à l'avant.
  • Compatible avec :
    C-More RTS / C-More STS.
  • Caractéristique :
    La plus grande empreinte, généralement conçue pour les compétitions TSV en division OPEN  (Tir Sportif de Vitesse). Offre une grande fenêtre pour un large champ de vision, parfois utilisée sur les fusils.
  • Adaptateurs :
    N/A
  • Viseurs point rouge Vector Optics avec empreinte GIN C-more RTS :
    SCRD-65 Frenzy Plus 1x22x32 QD Red Dot Sight 6 MOA
    SCRD-SM44 Frenzy Plus 1x22x32 SMR Multi-réticule 3 MOA


Le choix de l'adaptateur est une étape cruciale dans l'installation d'un viseur point rouge sur votre arme. Chaque empreinte est conçue pour s'adapter à des configurations spécifiques de viseurs et d'armes, ce qui signifie qu'il est indispensable de vérifier la compatibilité de l'adaptateur avec votre modèle d'arme avant de procéder à l'achat. Une fois que vous avez trouvé l'adaptateur approprié, il est tout aussi important de sélectionner un viseur point rouge qui soit compatible avec cet adaptateur.

En suivant ces étapes, vous vous assurez une installation correcte et optimale de votre équipement, garantissant ainsi une expérience de tir sécurisée, précise et satisfaisante.

Prenez le temps de bien vérifier ces compatibilités pour éviter toute erreur et incompatibilité entre votre arme, l'adaptateur lorsqu'il est nécessaire, et votre viseur point rouge.
